Pin 18650 Là Gì? Thông Tin Chi Tiết Về Pin 18650

Pin 18650 thực chất là pin Li-Ion (Li-Ion), chúng ta có thể tìm thấy pin Li-Ion với nhiều hình dạng và kích thước khác nhau, chúng là một bước đột phá cho các sản phẩm di động như máy ảnh, dao, máy khoan cầm tay, pin điện thoại, đèn pin, quạt đèn flash ,.

Xem thêm: Rela Là Gì? Làm Thế Nào Để Thiết Lập Rela Trên Facebook Cá Nhân?

Pin Lithium-Ion tòn tại

Các tế bào 18650 là bộ pin lithium-ion, chúng có hình trụ 18mm x 65mm (đường kính x chiều dài)

Tham khảo: Pin 18650 Là Gì? Mua Pin 18650 Chính Hãng Ở Đâu

Pin cell 18650 2600mAh 5C

Ứng dụng pin 18650

Tham khảo: Pin 18650 Samsung 3.7v Chính Hãng

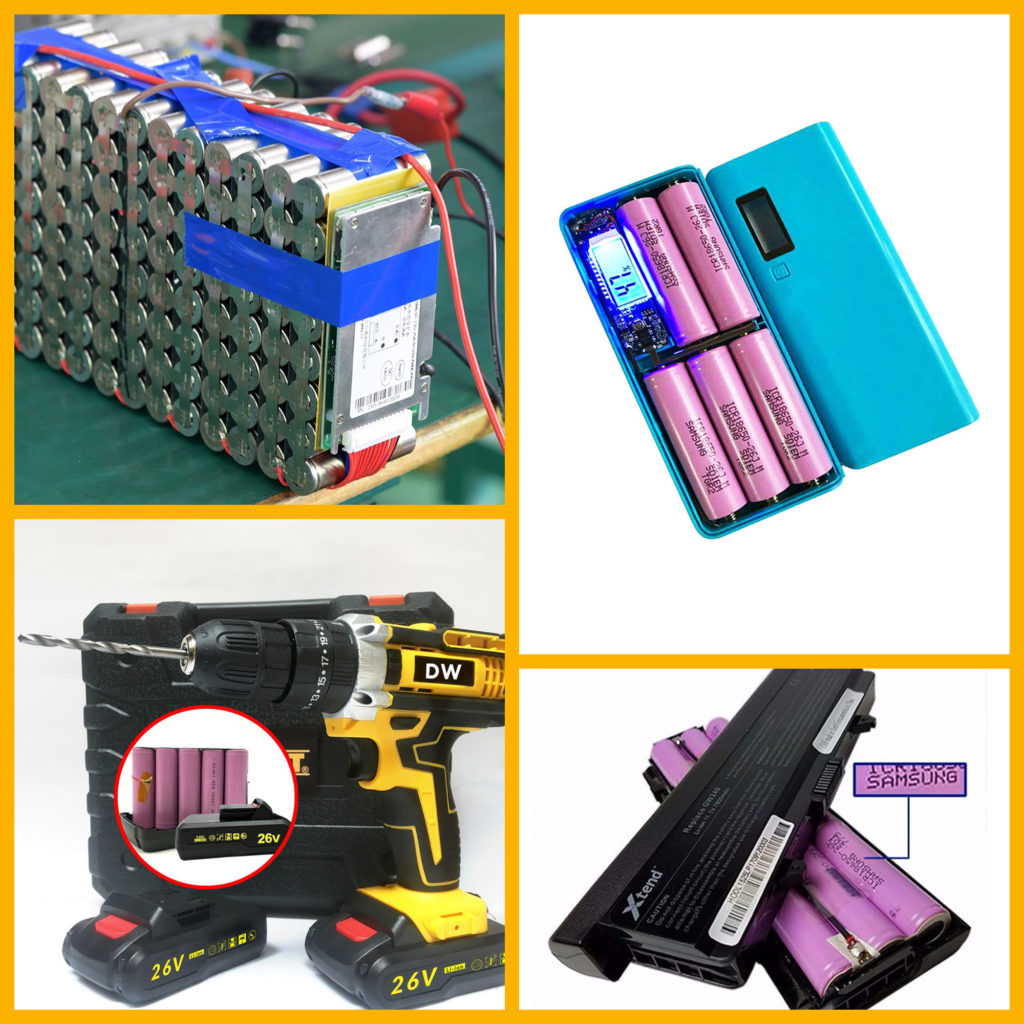

Pin 18650 được sử dụng rộng rãi trong các thiết bị di động như nguồn điện di động, máy khoan điện, dao, quạt cầm tay, đèn pin, pin máy tính xách tay, pin xe đạp điện, xe máy điện, ... với ưu điểm là kích thước nhỏ, thời gian sử dụng lâu dài và khớp nối. Đối với điện áp cao và quan trọng nhất là an toàn cho người sử dụng

Tổng quan về Pin 18650Tổng quan về Pin 18650

Thông số kỹ thuật của Pin 18650

Điện áp của Pin

Khi pin 18650 được sạc đầy, điện áp là 3,7-4,2V và điện áp nhỏ hơn 3V khi pin yếu.

Pin 18650 có thể được kết hợp để tạo ra các mức điện áp khác nhau

Ví dụ: 2 pin 18650 mắc nối tiếp để tạo ra 7,4V

Tương tự, để tạo ra 12v, người ta mắc nối tiếp 3 pin

Khi chúng ta nghe thấy 1 khối pin 18650, có nghĩa là khối pin đó có một hoặc nhiều pin mắc song song với hiệu điện thế 3,7-4,2V. Tương tự với bộ pin 2 cell có hiệu điện thế 7,4 - 8,4V. Bộ pin 3 cell với 11,7-12,6V

Làm thế nào để biết pin còn lại bao nhiêu điện áp, đó là sử dụng mạch đo điện áp pin

Hiện tại Nshop chúng tôi đang làm mạch đo điện áp ắc quy

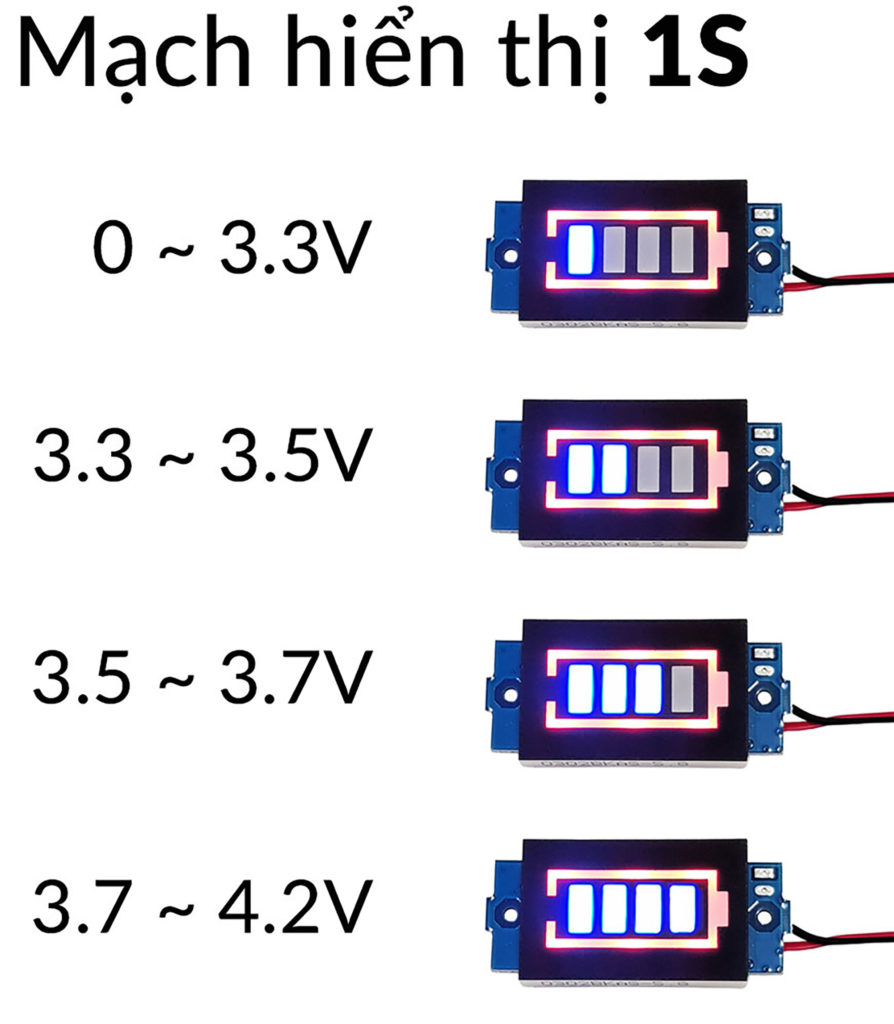

1S 4.2V. Mạch hiển thị mức pin

2S 8,4V. Mạch hiển thị mức pin

1S 4.2V. Mạch hiển thị mức pin

1S 4.2V. Mạch hiển thị mức pin

Mô-đun đo lường đa chức năng

Đồng hồ hiển thị điện áp dung lượng pin đa năng

Dung lượng của Pin

"Dung lượng pin" là thuật ngữ mô tả dung lượng lưu trữ của pin

Một thông số kỹ thuật chính cho pin là dung lượng đơn vị tính bằng mAh, được đọc là miliampe / giờ

Thông số này xác định xem pin có sử dụng được lâu hay không

Dung lượng của một viên Pin

Ví dụ, nếu một pin 18650 có dung lượng 2000mAh được xả với cường độ dòng điện 2A thì pin sẽ cạn kiệt trong vòng 1 giờ, công thức tính như sau:

Tương tự như vậy, nếu bạn sử dụng 4A, nó sẽ hết trong nửa giờ

Dung lượng ghi trên pin là dung lượng danh định do nhà sản xuất thử nghiệm và công bố, dung lượng danh nghĩa thực tế # và dung lượng thực tế, pin đủ tiêu chuẩn là dung lượng danh định dung lượng thực tế

Pin 18650 thường có dung lượng 1500-4000mah

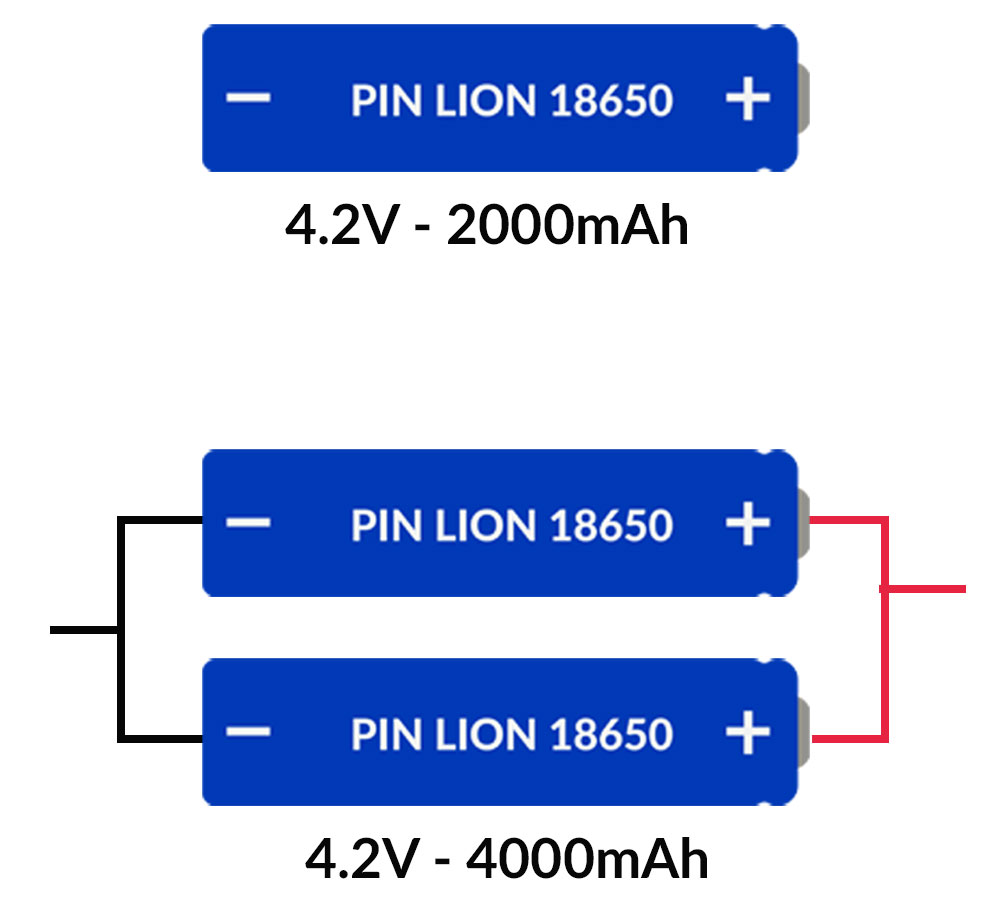

Cách tăng dung lượng pin

Để tăng dung lượng của acquy người ta thường mắc song song các acquy.

Dòng xả của Pin

Nhiều người thường nhầm lẫn giữa hai thông số dòng xả tối đa và dung lượng pin thực tế

Dòng phóng điện là khả năng cung cấp dòng điện của pin và tùy theo thiết bị mà người ta sử dụng pin mà có dòng phóng điện khác nhau

chẳng hạn như máy khoan cầm tay có dòng xả cao để điện áp pin không giảm

Các thiết bị như máy bộ đàm, micro bluetooth, pin sạc dự phòng,… không cần dòng phóng điện cao vì tải của nó sử dụng dòng điện thấp

Đơn vị của tham số này là C (1C, 2C, 5C, 10C, 20C ...)

Ví dụ pin có dòng xả 1C, dung lượng 2000 mAh thì có thể xả đến 2000 mAh, nếu dòng xả quá mức này sẽ làm giảm tuổi thọ của pin, thậm chí có thể gây cháy nổ.

Dòng xả pin là 2C, dung lượng 2000mAh, và pin có thể xả lên đến 4000mAh

Lưu ý rằng dòng xả tối đa của pin phụ thuộc vào dung lượng thực của pin

Dòng xả của pin lithium-ion thường không vượt quá 2C, và dòng xả của pin lithium-iron lớn hơn, lên đến 10C 20C, hoặc thậm chí 40C 50C

Nội trở của Pin

Nội trở của ắc quy quyết định chất lượng của ắc quy, nội trở càng thấp thì chất lượng càng tốt, ngược lại, ắc quy có nội trở cao sẽ gây ra tổn thất điện áp khi cấp điện cho tải.

Ví dụ: pin có điện trở trong 500mΩ sẽ gây sụt áp 1V khi phóng dòng điện 2A.

Vậy làm thế nào để đo điện trở bên trong của pin?

Phương pháp 1: Chuẩn bị

1 tải giả ở đây là điện trở công suất 10Ω

1 đồng hồ điện tử đo điện áp chính xác

Công thức tính nội trở là

Phương pháp 2: Sử dụng đồng hồ đo điện trở bên trong

NHP hiện đang kinh doanh nhiều loại máy đo điện trở bên trong pin 18650 và pin 26650

Bộ sạc và kiểm tra pin LiitoKala Lii-500

MIBOXER C4. Bộ sạc và kiểm tra pin

máy kiểm tra nội trở pin 18650

Sạc pin 18650 đúng cách

Dòng sạc tối đa

Dòng sạc tối đa là tốc độ sạc của pin. Đơn vị cũng được tính là C.

Thông thường, pin lithium-ion phải đảm bảo tuổi thọ sử dụng và dòng sạc không được vượt quá 1C.

Ví dụ: 3000mA, dòng sạc = 1 * 3000mAh = 3000mA, dòng sạc không vượt quá 3A, nhưng để đảm bảo tuổi thọ thì chỉ có thể sạc đến khoảng 70% giá trị lý thuyết.

Không vượt quá dòng sạc tối đa, nó có thể làm hỏng pin hoặc thậm chí phát nổ

Lưu ý rằng dòng sạc tối đa cũng dựa trên dung lượng thực của pin

Mạch sạc xả pin

Để hỗ trợ sạc và xả pin, bảo vệ quá tải và quá áp, một mạch sạc pin được sử dụng. Ngoài ra, mạch sạc pin hỗ trợ cân bằng cell, giúp các cell trong một khối được sạc đồng đều. Pin đầy nhưng pin kia không đầy.

Hiện tại Nshop đang kinh doanh rất nhiều loại mạch sạc pin từ nhỏ đến lớn phù hợp với nhu cầu của mọi người

Mạch sạc 1S

Mạch sạc 2S

Mạch sạc 3S: 3S 20A, 3S 25A, 3S 40A, 3S 100A

Mạch sạc 4S: 4S 6A, 4S 40A

Lưu ý rằng chỉ số Ample ghi trên mạch sạc là cường độ dòng điện mà mạch chịu được khi dòng điện chạy qua, nhiều người hiểu nhầm mạch tích điện bao nhiêu A nhưng thực tế sạc được bao nhiêu A? Dựa vào khối pin đóNếu sử dụng bộ pin có dòng xả thấp và mạch sạc có chỉ số ampe cao, điện áp của pin sẽ giảm khi cấp nguồn cho tải, làm cho mạch sạc pin ngắt nguồn điện khỏi điện áp đầu ra. Sau đó, bạn cần lắp pin để thiết lập lại

bộ sạc pin

Việc chọn adapter sạc pin cũng rất quan trọng, nếu bạn chọn adapter có điện áp thấp hơn sẽ không sạc được pin thậm chí còn làm hỏng sạc, ngược lại nếu bạn chọn adapter có điện áp cao hơn sẽ gây phồng pin dòng điện cao. . gây ra hỏa hoạn

Lựa chọn bộ chuyển đổi dựa trên số lượng tế bào pin

Điện áp sạc pin = 4,2 x số lượng pin mắc nối tiếp

Ví dụ:

1 pin, sử dụng 1S 4.2V. Bộ chuyển đổi

2 pin mắc nối tiếp, sử dụng bộ chuyển đổi 2s 8,4v.

3 pin mắc nối tiếp, sử dụng bộ chuyển đổi 3s 12,6V.

4 pin mắc nối tiếp, sử dụng bộ chuyển đổi 4s 16.8.

6 pin mắc nối tiếp, sử dụng bộ chuyển đổi 6s 25,2V.

Pin có bảo vệ và pin không có bảo vệ ( protected & unprotected )

)

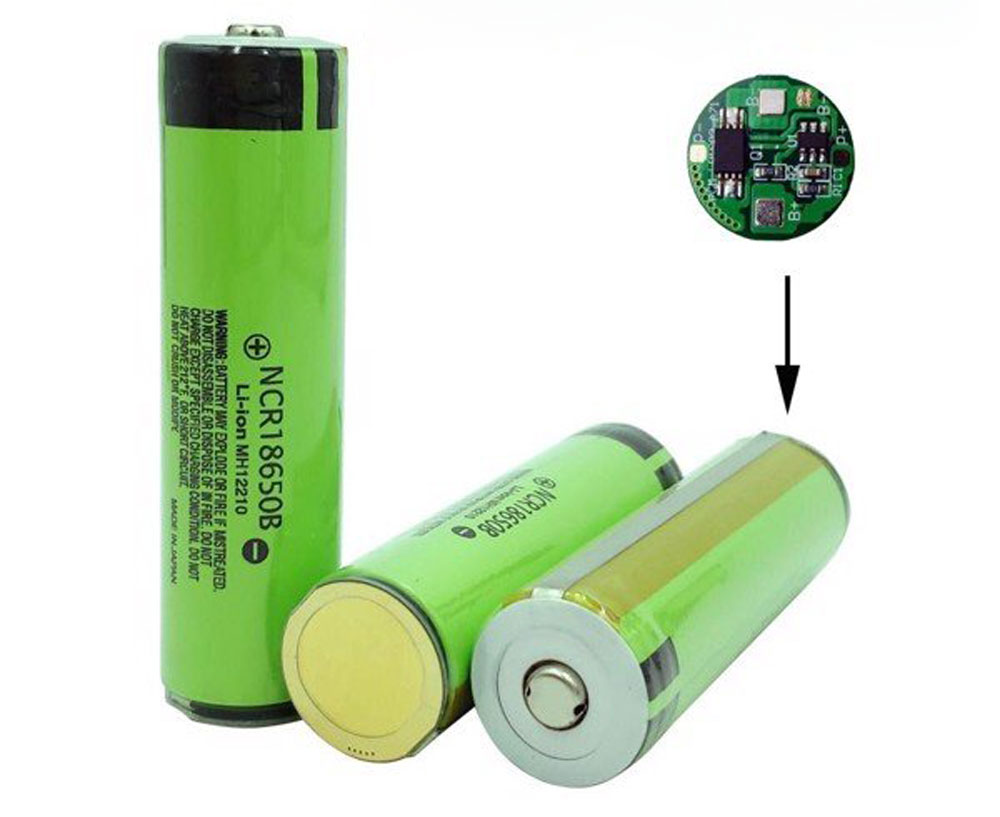

Pin được bảo vệ là loại có mạch bảo vệ tích hợp

Mạch bảo vệ này có các mục đích sau

Tự động tắt nguồn khi điện áp phóng của ắc quy vượt quá điện áp định mức

Tự động cắt nguồn điện khi dòng phóng điện vượt quá dòng định mức (nói chung các dòng máy mới như AW đều có chức năng này)

Đã sạc đầy tự động tắt máy

Thông thường sẽ có chữ Protected hoặc Protected trên pin. Nếu không, không có mạch bảo vệ

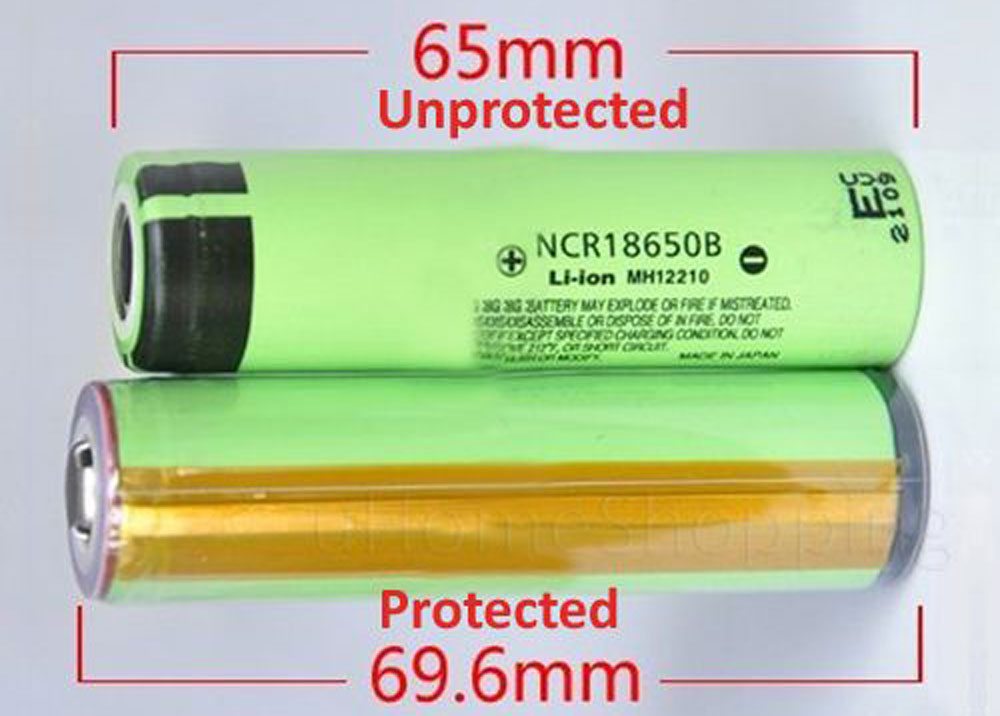

Pin 18650 có bảo vệ thường cục âm sẽ nhô lên 1 chútCác pin có bảo vệ thường kích thước dài hơn pin không có bảo vệ

Trên đây là thông tin về pin 18650, hi vọng bài viết hữu ích với các bạn.
